单臂路由Vlan间通讯实验
- 2020-06-22 10:10:00
- 陈炜
- 原创 263

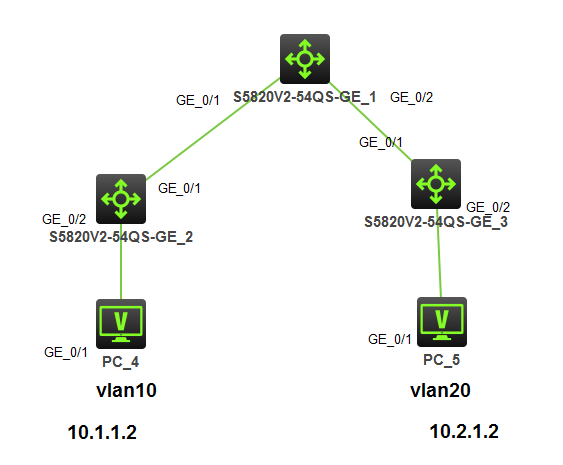

实验环境：
主交换机：S5820V2-54QS-GE_1（1号交换机）
接入交换机：S5820V2-54QS-GE_2（2号交换机）、S5820V2-54QS-GE_3（3号交换机）
PC_4：10.1.1.2/24 10.1.1.1
PC_5：10.2.1.2/24 10.2.1.1
1、2号交换机2号口接PC_4，配vlan10
system-view
vlan 10
interface ge1/0/2
port access vlan 10
2、2号交换机1号口接1号交换机1号口，配trunk，并允许vlan10
interface ge1/0/1
port link-type trunk
port trunk permit vlan 10
3、3号交换机2号口接PC_5，配vlan20
system-view
vlan 20
interface ge1/0/2
port access vlan 20
4、3号交换机1号口接1号交换机2号口，配trunk，并允许vlan20
interface ge1/0/1
port link-type trunk
port trunk permit vlan 20
5、1号交换机配vlan10的IP为10.1.1.1/24
vlan 10
interface vlan 10
ip address 10.1.1.1 255.255.255.0
no shutdown
6、1号交换机配vlan20的IP为10.2.1.1/24
vlan 20
interface vlan 20
ip address 10.2.1.1 255.255.255.0
no shutdown
7、1号交换机1、2号口配trunk并允许vlan10、20
interface ge1/0/1
port link-type trunk
port trunk permit vlan 10 20
interface ge1/0/2
port link-type trunk
port trunk permit vlan 10 20
配置Vlan根桥
提示：接PC的接口，最好配成stp edge，开启STP边缘，不参与生成树。
命令：stp edged-port enable
sw1/sw2/sw3上
stp region-configuration
region-name xx
instance 1 vlan 10 20
instance 2 vlan 30 40
active region-configuration
配置sw1成为vlan 10 20的根桥
[sw1]stp instance 1 priority 0
配置sw2成为vlan 30 40的根桥
[sw2]stp instance 2 priority 0
查看
display stp instance 1
